小倉クラッチ 電磁クラッチ・ブレーキELECTRONIC CLUTCH

乾式単板電磁クラッチ・ブレーキ構成

乾式単板電磁クラッチは、ロータ(回転部)とフィールド(静止部)がベアリングで支持されて一体としたフィールド・ロータ組立とアーマチュア組立(回転部)から構成されています。
フィールド・ロータ組立は相手側シャフトに取付けられ、アーマチュア組立は板バネを介して固定ボルトにより、プーリ・歯車等の部材に固定されます。なお、アーマチュアとロータにはわずかな隙間を開けております。

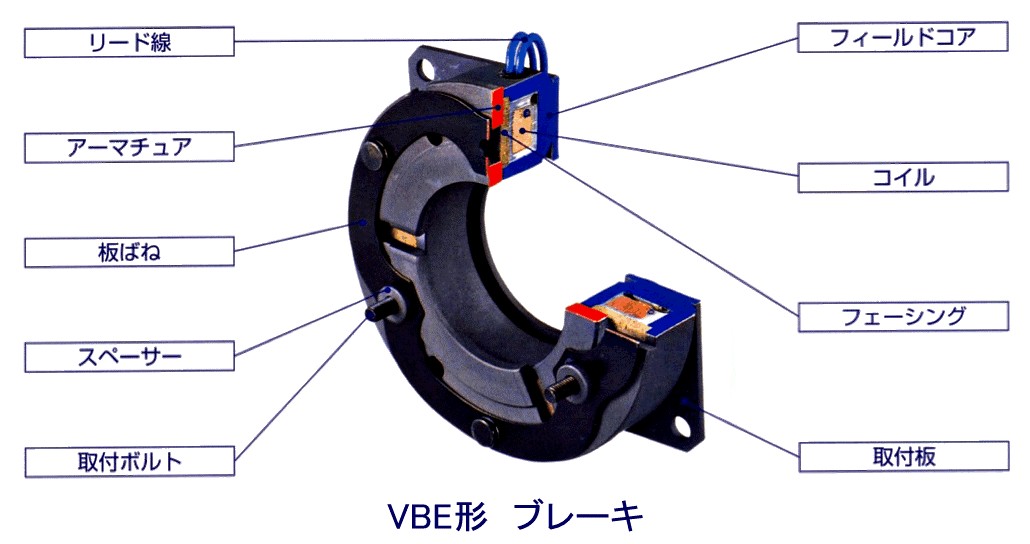

ブレーキはフィールド(固定側)とアーマチュア組立(回転部)から構成されており、クラッチ同様に隙間を開けて取付けております。
コイルに通電すると、フィールド・ロータ及びアーマチュア間に磁束を生じ、アーマチュアはロータに吸引されクラッチは連結します。電圧を切ると、磁束が消滅しアーマチュアは板バネによりロータから切り離されるのでクラッチは解放します。ブレーキも同様です。


VCEH形 クラッチ

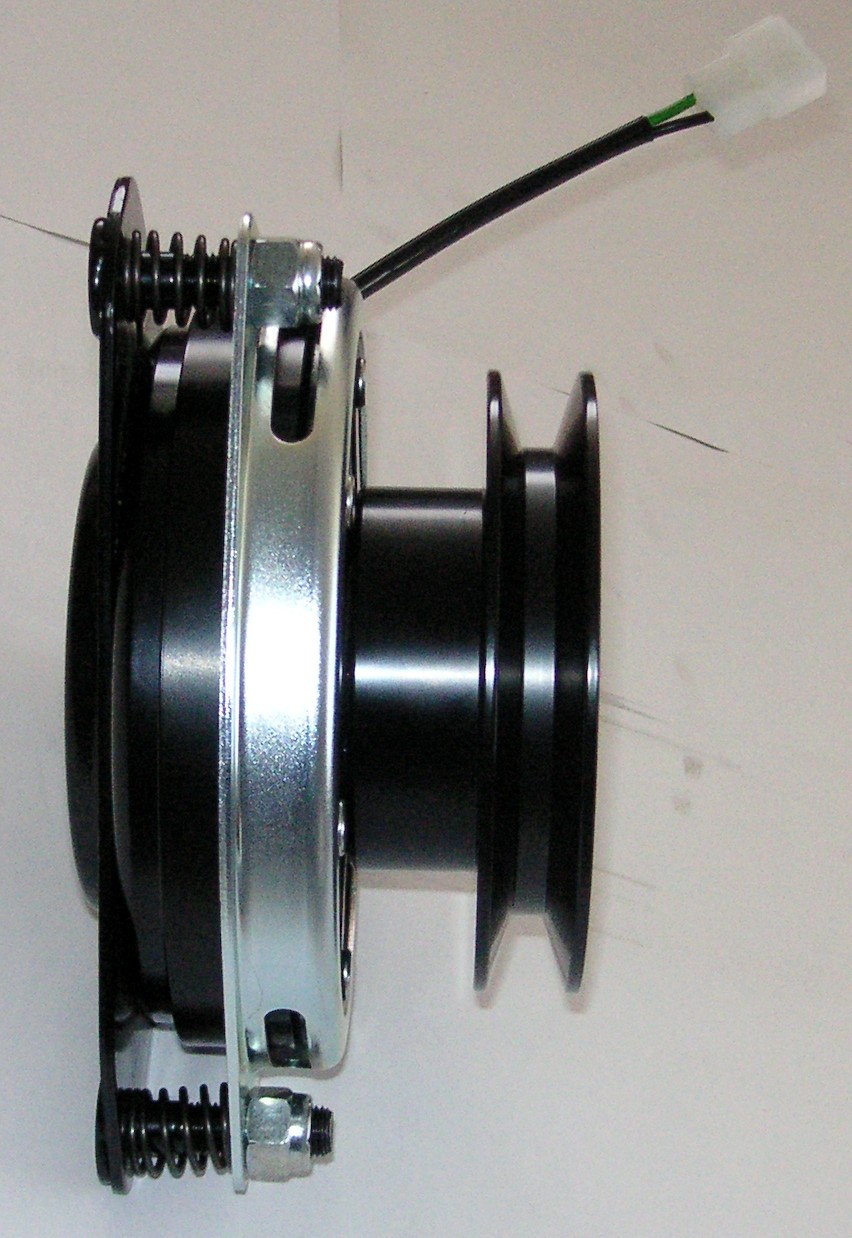

乾式単板電磁クラッチ・ブレーキ GTシリーズ



特長

・クラッチとブレーキが一体型
・様々なアプリケーションに対応


用途例

・ガーデントラクター:ブレードの駆動・保持
・除雪機:ブロワーオーガの駆動・停止

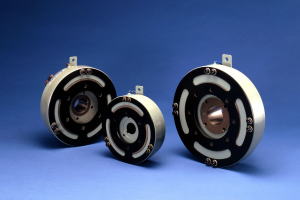

乾式単板電磁クラッチ・ブレーキ Vシリーズ

標準形乾式単板電磁クラッチ

静音形乾式単板電磁ブレーキ















特長

・標準形と静音形の2タイプ
・バッククラッシュゼロ
・アスベストフリー

用途例

・動力噴射機:ホースの送り出し・巻取り(標準形)
・スピードスプレヤー:ポンプの駆動(標準形)
・木工機械:材料送りコンベアの駆動・停止(標準形)
・建設機械:ポンプの駆動(標準形)
・板金機械:ラムの起動・停止(標準形)
・医療機械:CTスキャン別途の起動・停止(静音形)
・配膳車:車輪の駆動・停止(静音形)
・ホイールバランサー:回転軸の停止(静音形)
・包装機械:結束ロールの起動・停止(静音形)
・ラベラー:フィルムの送り(静音形)



乾式単板電磁クラッチ MMCシリーズ


特長

・特殊板ばねで抜群の耐久性
・高い防錆力
・取り付け方向自由・操作簡単
・バックラッシュゼロ
・アスベストフリー

用途例

・小型漁船:発電機・油圧ポンプ・コンプレッサの駆動
・特装車:各種ポンプの駆動
・建設機械:ポンプの駆動
・ヒートポンプ:コンプレッサの駆動
・グリーンインジェクター:ポンプの駆動

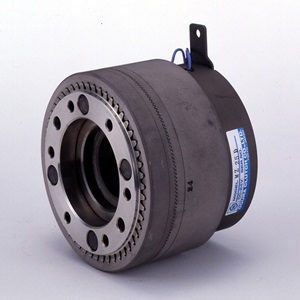

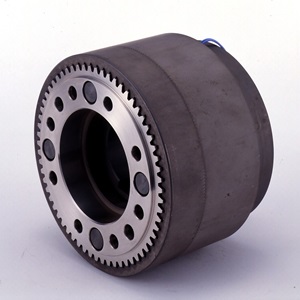

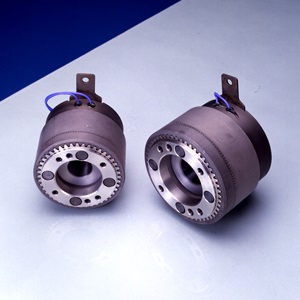

電磁ツースクラッチ MZシリーズ



特長

・小形・高トルク
・確実な作動
・調整が不要
・取り付けが容易

用途例

・研削盤:手動送り機構の縁切り
・車用各種テスター:モータとタイヤ駆動力の縁切り
・クレーン:フックの保持
・自動ドア:ドアの保持
・織機:巻取りロールのの駆動

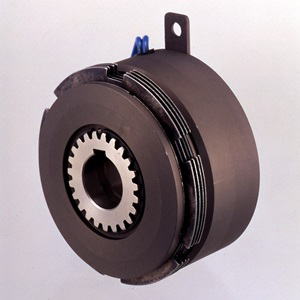

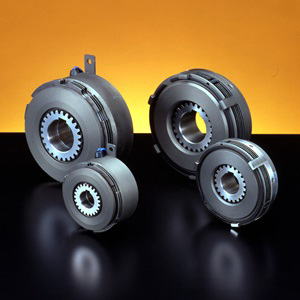

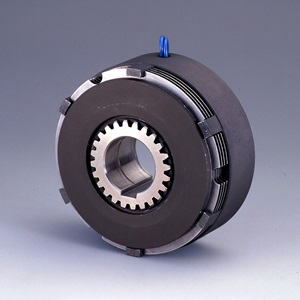

乾式多板電磁クラッチ・ブレーキ MDシリーズ



特長

・小形・高トルク
・空隙調整不要
・空転摩耗が少ない
・取り付けが容易

用途例

・フライス盤:テーブルの制動
・印刷機械:ローラー軸の起動
・水門:ゲートの駆動
・自動倉庫:パレットの制動・保持
・無人搬送車:車輪の聖堂

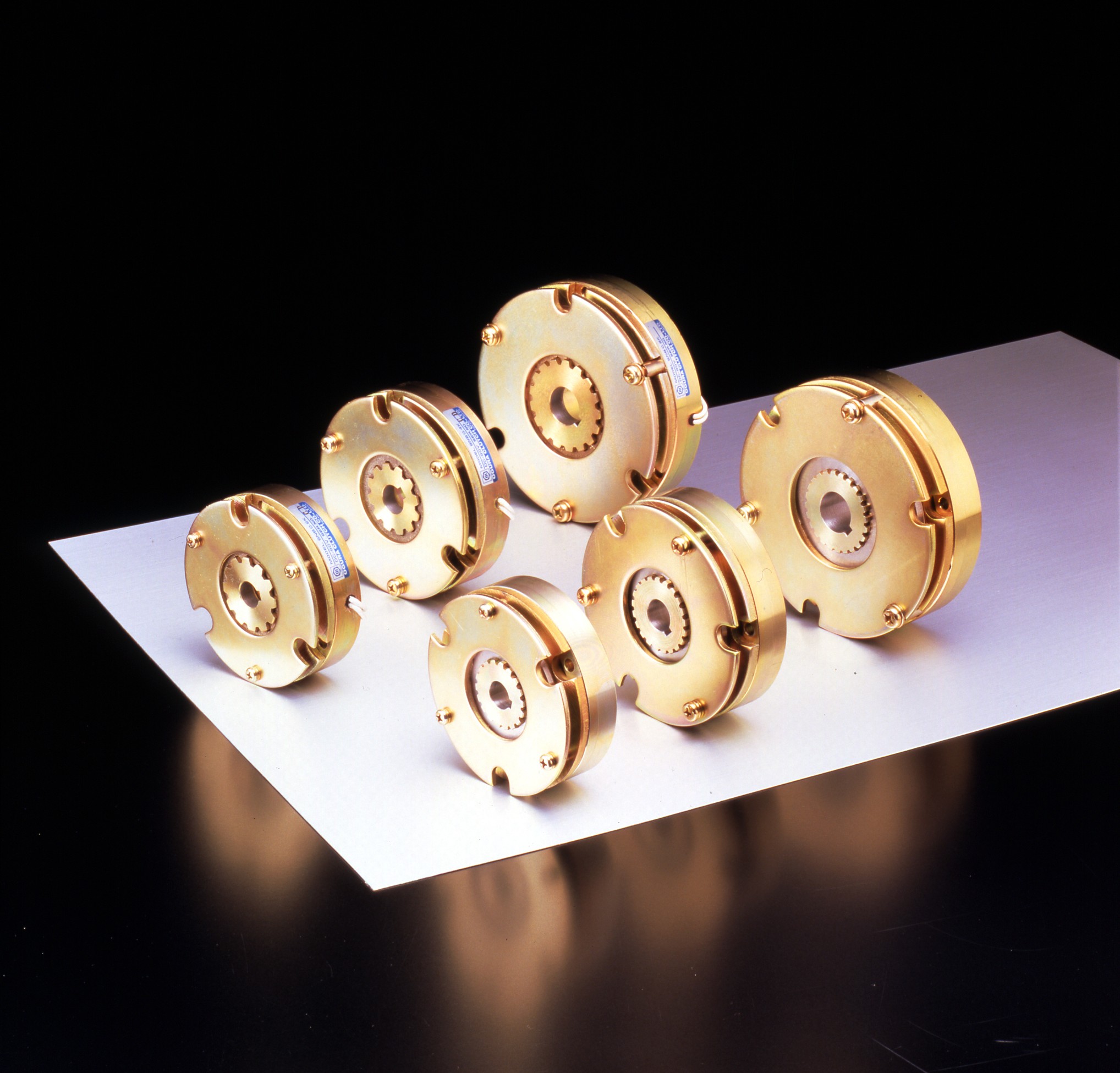

無励磁作動ブレーキ SNB/RNBシリーズ

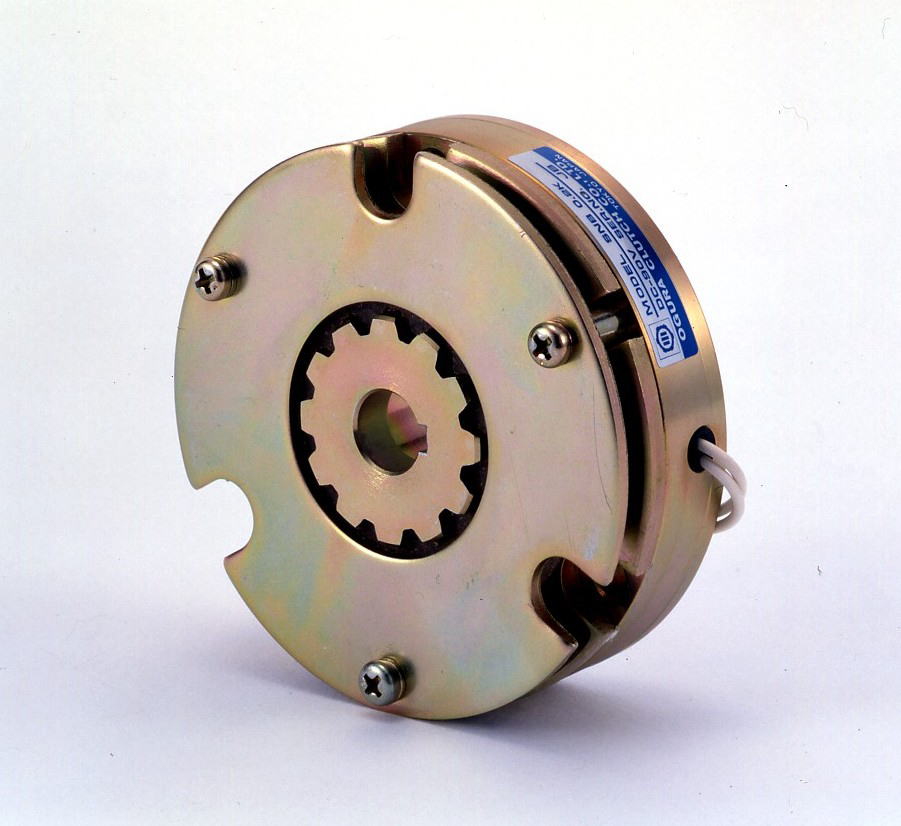

SNBシリーズ 特長

・薄型・コンパクト
・高トルク
・ロングライフ
・アスベストフリー

SNBシリーズ 用途例

・モータ:制動・保持
・ゴルフカート:車輪の制動・保持
・立体駐車場:リフタの位置決め保持
・防除機:ホースリールの制動・保持

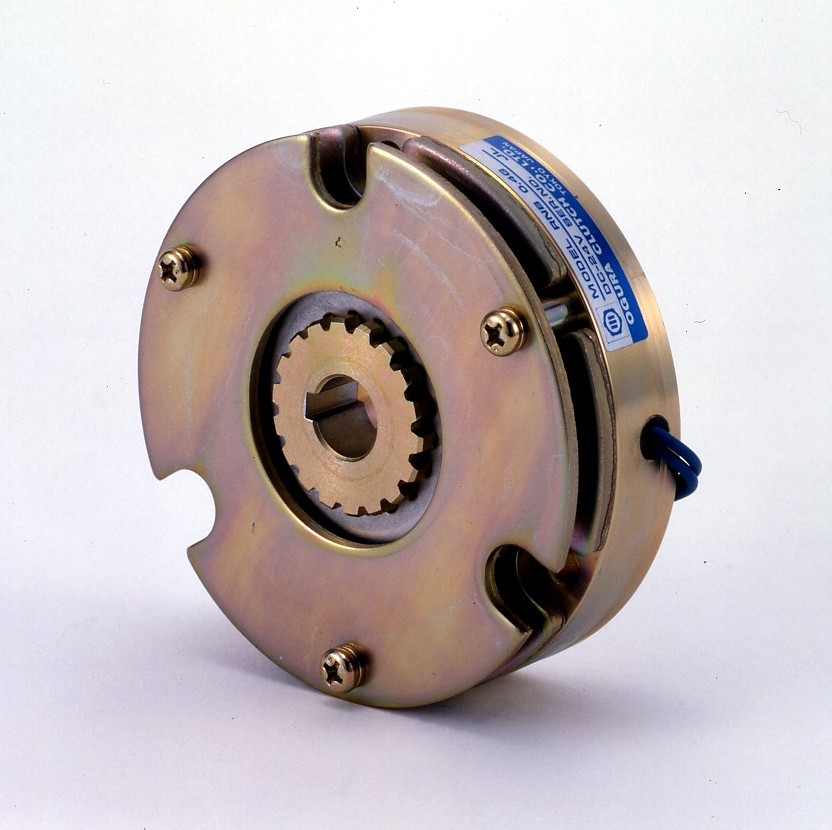

RNBシリーズ 特長

・薄型・コンパクト
・SNB形と同寸法でトルク2倍
・アスベストフリー

RNBシリーズ 用途例

・各種ロボット:アームの保持
・放電加工機:電極の保持
・無重力搬送装置:搬送物の保持
・医療器械:ベットの保持
