油圧カプラHYDRAULICS COUPLING

クイックカプラ(ポペットタイプ)





バルブスプリングの柔らかいポペットタイプです。
品 番 サ イ ズ 最 高 使 用 圧 力
AS0501 3/8 オス 29.4Mpa(300kgf/㎤)
AS0502 3/8 メス 29.4Mpa(300kgf/㎤)
AS0503 1/2 オス 29.4Mpa(300kgf/㎤)
AS0504 1/2 メス 29.4Mpa(300kgf/㎤)




クイックカプラ(ボールタイプ)




バルブスプリングの柔らかいボールタイプです。
品 番 サ イ ズ 最 高 使 用 圧 力
AS0511 3/8 オス 29.4Mpa(300kgf/㎤)
AS0512 3/8 メス 29.4Mpa(300kgf/㎤)
AS0513 1/2 オス 29.4Mpa(300kgf/㎤)
AS0514 1/2 メス 29.4Mpa(300kgf/㎤)

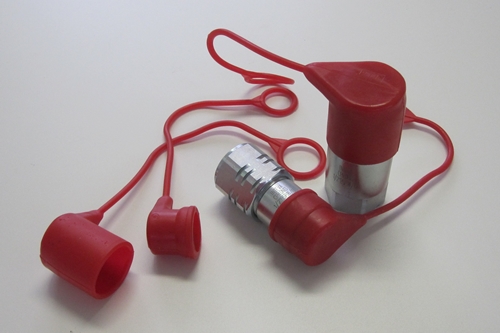

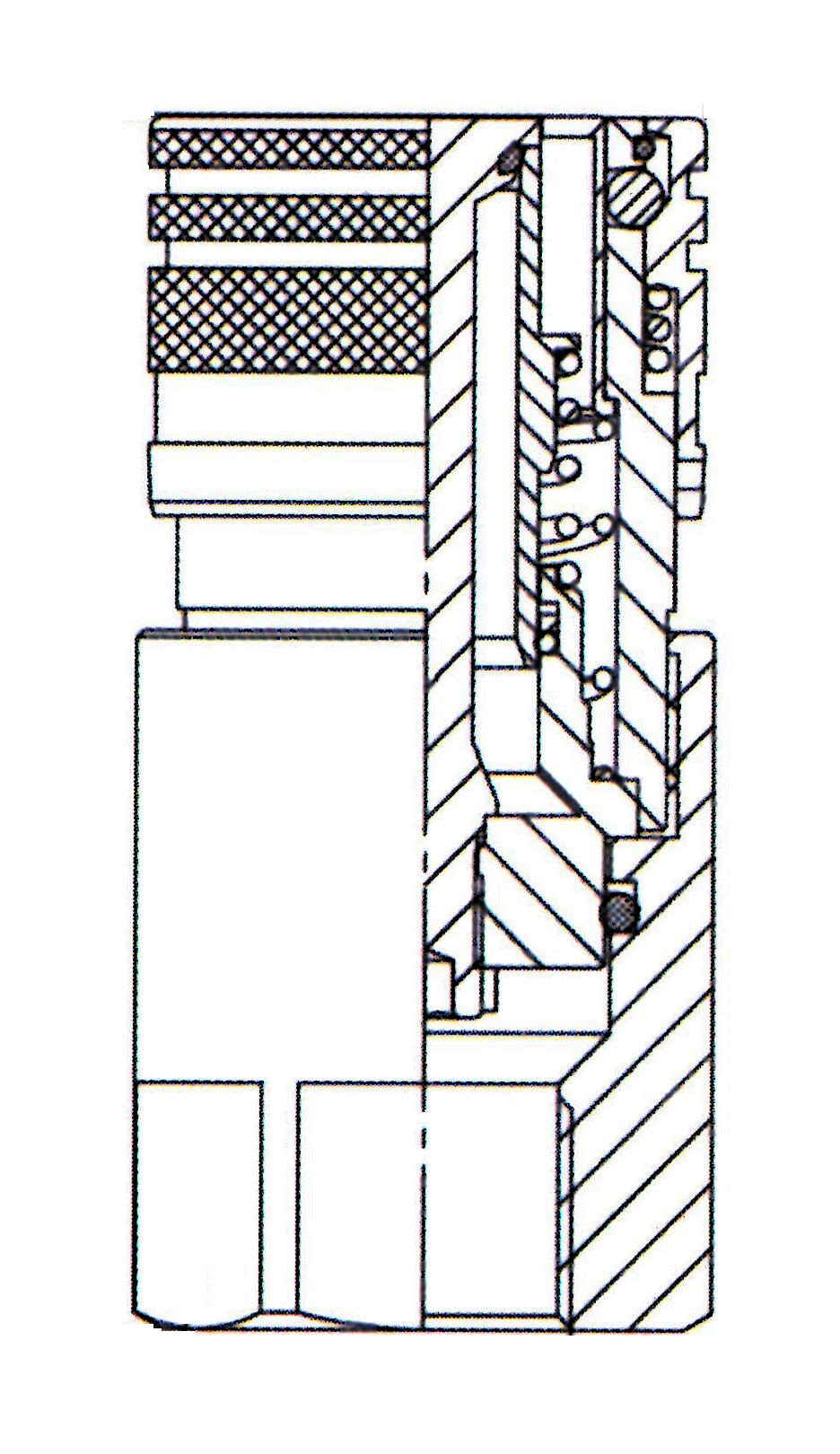

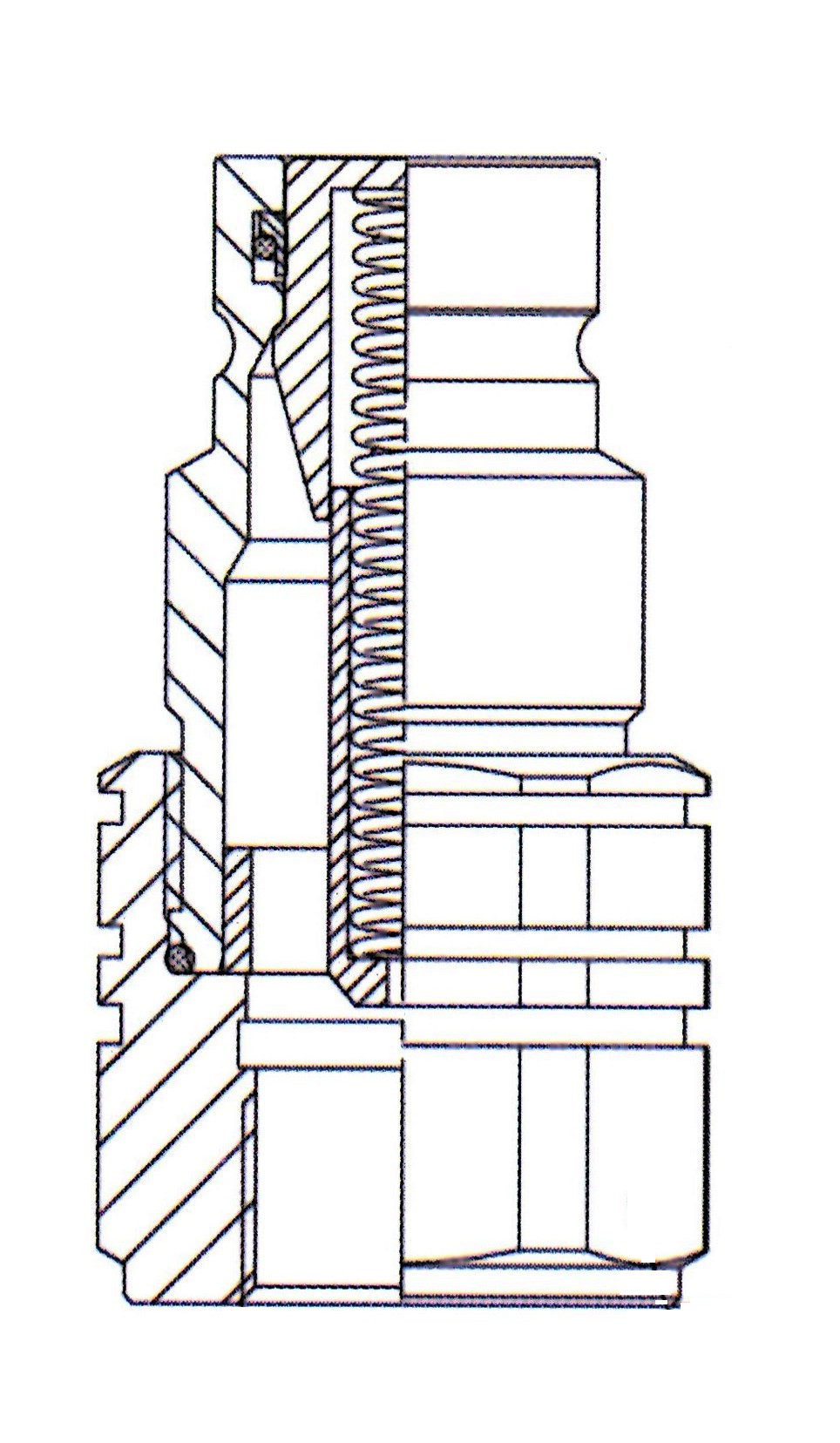

クイックカプラ(フラットフェースタイプ)


脱着時のオイルの漏れが少ないフラットフェースのタイプです。ISO16028の規格に適合した油圧カプラとの互換性がございます。接続時はオスカプラを押し付けることで結合し、分離時はメスカプラのスリーブを引くことによって非結合となります。

品 番 サ イ ズ 最 高 使 用 圧 力
AS2501 3/8 オス 29.4Mpa(300kgf/㎤)
AS2502 3/8 メス 29.4Mpa(300kgf/㎤)
AS2503 1/2 オス 29.4Mpa(300kgf/㎤)
AS2504 1/2 メス 29.4Mpa(300kgf/㎤)

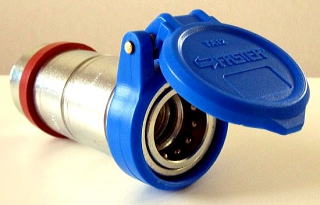

クイックリリースカプラ






使用時の安全性を考慮したスリーブレスのクイックリリースタイプになります。
品  番 サ イ ズ 最 高 使 用 圧 力
AS0500 1/2 メス 29.4Mpa(300kgf/㎤)

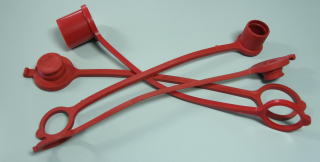

油圧カプラ用プラグ・キャップ

   ○ポペット及びボールタイプクイックカプラ用

品 番 品 名 サ イ ズ 備 考
AS0561 プラグ 3/8 メスカプラ用
AS0562 キャップ 3/8 オスカプラ用
AS0563 プラグ 1/2 メスカプラ用
AS0564 キャップ 1/2 オスカプラ用


   ○フラットフェースタイプクイックカプラ用

品 番 品 名 サ イ ズ 備 考
AS2561 キャップ 3/8 メスカプラ用
AS2562 キャップ 3/8 オスカプラ用
AS2563 キャップ 1/2 メスカプラ用
AS2564 キャップ 1/2 オスカプラ用


   ○クイックリリースカプラ用


品 番 品 名  サ イ ズ 備 考
AS0560 キャップ 1/2
