ストロークモーターSTROKE MOTOR
特 長

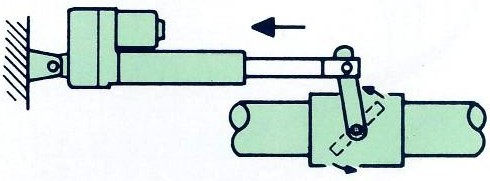

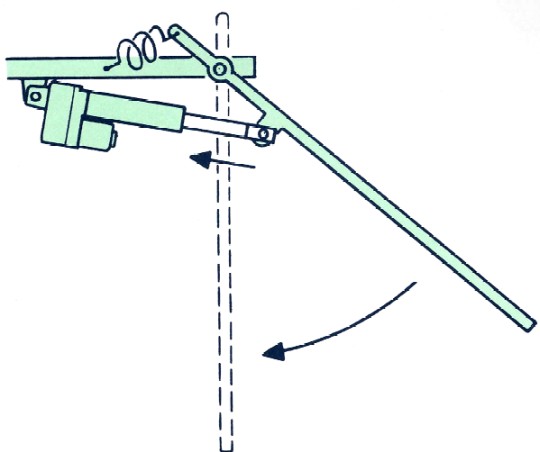

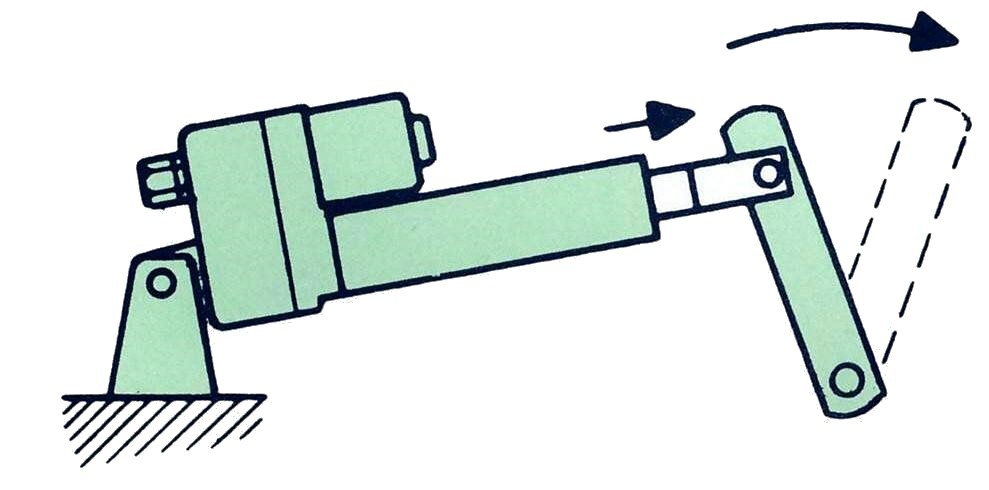

ストロークモーターは農業機械、建設機械、除雪機械又は走行車両等、誠に広範囲に使用されており、特に防水対策に重点をおいた設計につきましては、高い評価をいただいております。
●取り付け簡単で経済的
油圧、空気圧のような配管が不要でありシンプルな構造と併せ、経済的です。
●直流電流で車両用に最適
使用電源は、DC12V及びDC24Vのため、電源はバッテリーから供給できます。
●幅広い使用環境に対応
防滴構造のため、屋外使用も可能。特装車両その他多種にわたって利用されています。
P型ストロークモーターはIP67、SP型及びUP型ストロークモーターはIP68に適合した防水性能を備えています。
●保護装置の内蔵
トルク制限装置が内蔵されており、外力があらかじめ設定されたクラッチの伝達能力を超えた場合、自動的にスリップし、モーターを保護する能力を備えています。
●伸縮位置保持機能で広範囲に利用
30゜台形ネジを採用しているため、伸縮位置を確実に保持します。

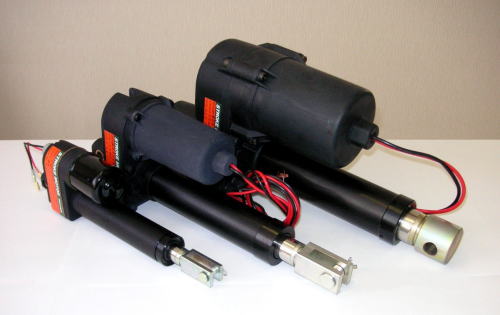

ＷＰ型ストロークモーター
設定推力：20kgf／40kgf
ストロークは下記の５種類をご用意しております。電源電圧はDC12VもしくはDC24Vからお選びいただけます。
防塵性能・防水性能はIP68に相当。
詳細な寸法等はこちらをご参照下さい。
| 設定推力 | 公称速度 | ストローク | ||||
|---|---|---|---|---|---|---|
| 40㎜ | 80㎜ | 100㎜ | 150㎜ | 200㎜ | ||
| 20kgf | 40㎜/sec | WP20404 | WP20408 | WP20410 | WP20415 | WP20420 |
| 40kgf | 20㎜/sec | WP40204 | WP40208 | WP40210 | WP40215 | WP40220 |
ＳＰ型ストロークモーター
設定推力：30kgf／100kgf／150kgf
ストロークは下記の６種類をご用意しております。電源電圧はDC12VもしくはDC24Vからお選びいただけます。
防塵性能・防水性能はIP68に相当。
詳細な寸法等はこちらをご参照下さい。
| 設定推力 | 公称速度 | ストローク | |||||
|---|---|---|---|---|---|---|---|
| 50㎜ | 100㎜ | 150㎜ | 200㎜ | 300㎜ | 400㎜ | ||
| 30kgf | 60㎜/sec | SP30605 | SP30610 | SP30615 | SP30620 | SP30630 | SP30640 |
| 100kgf | 20㎜/sec | SP00205 | SP00210 | SP00215 | SP00220 | SP00230 | SP00240 |
| 150kgf | 15㎜/sec | SP15105 | SP15110 | SP15115 | SP15120 | SP15130 | SP15140 |
ＵＰ型ストロークモーター
設定推力：400kgf
ストロークは下記の４種類をご用意しております。電源電圧はDC12VもしくはDC24Vからお選びいただけます。
防塵性能・防水性能はIP68に相当。
詳細な寸法等はこちらをご参照下さい。
| 設定推力 | 公称速度 | ストローク | |||
|---|---|---|---|---|---|
| 100㎜ | 150㎜ | 200㎜ | 300㎜ | ||
| 400kgf | 20㎜/sec | UP40210 | UP40215 | UP40220 | UP40230 |
ストロークモーター用アクセサリ

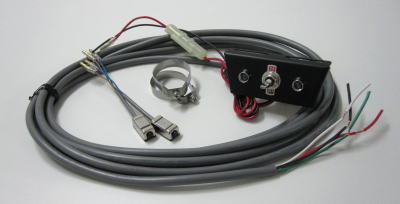

操作ユニット
操作ユニットはストロークモーターの遠隔操作を容易とするユニットです。操作ユニットの使用方法はこちらをご参照下さい。
| 品 番 | 備 考 |
|---|---|
| NK0001-WP | WP型用 |
| NK0001-SP | SP型用 |
| NK0001-UP12 | UP型12V用 |
| NK0001-UP24 | SP型24V用 |
ASユニット
ストロークモーターに備え付けたリードスイッチの位置まで、ストロークモーターのロッドが伸縮すると自動的に停止させることを目的とした製品です。| 品 番 | 備 考 |
|---|---|
| AS-U | WP型、SP型共通 |
リードスイッチ
操作ユニットやＡＳユニットにも同梱のリードスイッチです。ストロークモーターの伸縮位置を設定するために使用いたします。
| 品 番 | 備 考 |
|---|---|
| NK0002 | P型及びSP型共通 |
ジャバラブーツ
外部からの衝撃や泥、氷等からロッドを保護する事を目的として使用いたします。| 品 番 | 備 考 |
|---|---|
| NK0003 | P型用 |
| NK0004 | SP型用 |
